Z44H排污阀
产品型号：Z44 48-16C、Z44 48-25、Z44 48-40型
产品名称：快速排污阀
二、快速排污阀主要性能规范：
|
型号 |
公称压力 |
试验压力Ps（MPa） |
适用介质 |
适用介质（℃） |
|
| - | - | ||||
|
P44 48H-16C |
1.6 |
2.4 |
1.8 |
水、蒸汽 |
≤250 |
|
P44 48H-16 |
|||||
|
P44 48H-25C |
2.5 |
3.8 |
2.8 |
||
|
P44 48H-25 |
≤425 |
||||
|
P44 48H-40C |
4.0 |
6.0 |
4.4 |
||
|
P44 48H-40 |
≤250 |
||||
三、快速排污阀主要零件材料：
|
零件名称 |
阀体、阀盖 |
阀座、闸板 |
阀杆 |
齿轮轴 |
填料 |
垫片 |
扳手 |
|
P44 48H-16C |
铸钢 |
铬不锈钢 |
铬不锈钢 |
铬不锈钢 |
油浸石墨 |
橡胶石 |
球墨 |

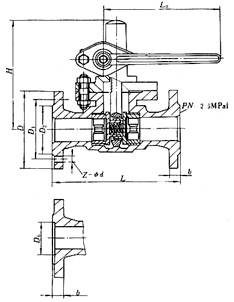

四、快速排污阀主要尺寸及重量：
|
公称压力 |
公称通径 |
- |
重量（kg） |
||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
ZΦd |
H |
LO |
- | ||
|
1.6 |
25 |
160 |
115 |
85 |
65 |
- |
14 |
4-Φ14 |
160 |
180 |
10 |
|
32 |
200 |
135 |
100 |
78 |
- |
16 |
4-Φ18 |
180 |
200 |
11 |
|
|
40 |
230 |
145 |
110 |
85 |
- |
16 |
4-Φ18 |
220 |
220 |
16 |
|
|
50 |
250 |
160 |
125 |
100 |
- |
16 |
4-Φ18 |
230 |
240 |
20 |
|
|
65 |
265 |
180 |
145 |
120 |
- |
18 |
4-Φ18 |
250 |
280 |
28 |
|
|
80 |
280 |
195 |
160 |
135 |
- |
20 |
8-Φ18 |
280 |
350 |
38 |
|
|
2.5 |
25 |
160 |
115 |
85 |
65 |
- |
16 |
4-Φ14 |
160 |
180 |
10 |
|
32 |
200 |
135 |
100 |
78 |
- |
18 |
4-Φ18 |
180 |
200 |
11 |
|
|
40 |
200 |
145 |
110 |
85 |
- |
18 |
4-Φ18 |
220 |
220 |
16 |
|
|
50 |
250 |
160 |
125 |
100 |
- |
20 |
4-Φ18 |
230 |
240 |
20 |
|
|
65 |
265 |
180 |
145 |
120 |
- |
22 |
8-Φ18 |
250 |
280 |
28 |
|
|
80 |
280 |
195 |
160 |
135 |
- |
22 |
8-Φ18 |
280 |
350 |
38 |
|
|
4.0 |
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-Φ14 |
160 |
180 |
10 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
180 |
200 |
11 |
|
|
40 |
230 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
220 |
220 |
16 |
|
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
230 |
240 |
20 |
|
|
65 |
265 |
180 |
145 |
125 |
110 |
22 |
8-Φ18 |
250 |
280 |
28 |
|
|
80 |
280 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
280 |
350 |
38 |
|
