不绣钢内螺纹截止阀

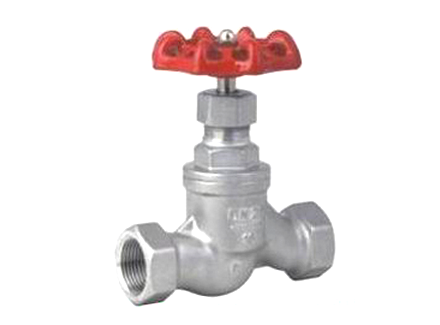

J11W不绣钢内螺纹截止阀
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。
J11W不绣钢内螺纹截止阀产品引用标准：
螺纹可按BSPT、BSP、NPT、DIN259/2999生产
J11W不绣钢内螺纹截止阀主要性能规范：
公称压力：PN≤1.6Mpa 适用介质：水、油、酸适用温度：T≤180℃
J11W不绣钢内螺纹截止阀产品结构特点：
硅溶胶精密铸造不锈钢阀体、阀盖
适用于水、油、汽及某些腐蚀性流体介质
常温额定工作压力为200PSI(1.6Mpa)

J11W不绣钢内螺纹截止阀主要外形尺寸和连接尺寸(mm)：

公称通径 DN(mm)	管螺纹	尺寸(mm)
公称通径 DN(mm)	管螺纹	L	D1	S	H	H1	D0
15	1/2	90	14	32	109	117	65
20	3/4	100	16	36	109	117	65
25	1	120	18	46	132	142	80
32	1/4	140	20	55	156	168	100
40	1/2	170	22	65	167	168	100
50	2	200	24	80	182	200	120
65	2/2	260	26	95	200	223	120

J11W不绣钢内螺纹截止阀主要性能规范：

型号	公称压力	试验压力PS(Mpa)		工作压力PN(Mpa)	工作温度 (℃)	适用介质
		壳体	密封
J11W-16 J11W-16K	1.6	2.5	1.76	1.6	≤100	油类 Oil
J11W-16P						硝酸类腐蚀性介质
J11W-16R					≤350	醋酸类腐蚀性介质
J11W-16Ni						碱液、盐水、海水等
