调节阀的基本概念及结构分类
点击次数：1369更新时间：2020-09-10
调节阀属于控制阀系列，主要作用是调节介质的压力、流量、温度等等参数，是工艺环路中*终的控制元件。调节阀按行程特点可分为：直行程和角行程。直行程包括：单座阀、双座阀、套筒阀、角形阀、三通阀、隔膜阀；角行程包括：蝶阀、球阀、偏心旋转阀、全功能超轻型调节阀。调节阀按驱动方式可分为：气动调节阀、电动调节阀和液动调节阀；按调节形式可分为：调节型、切断型、调节切断型；按流量特性可分为：线性、等百分比、抛物线、快开。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。
调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。

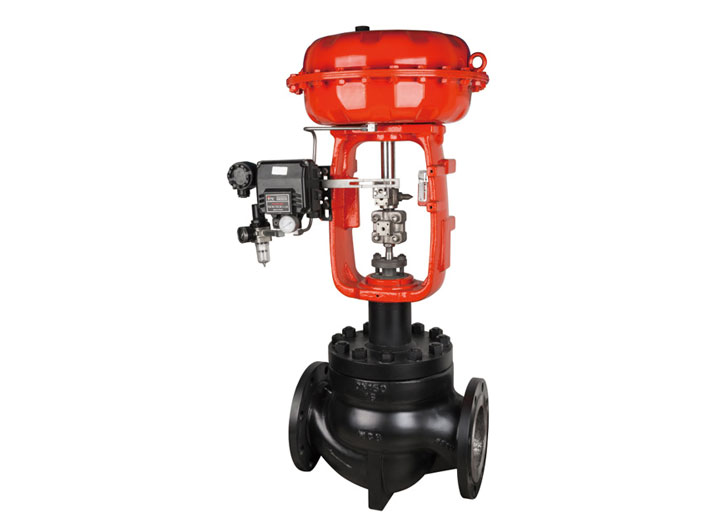

调节阀分电动调节阀、气动调节阀和液动调节阀等。本手册主要介绍电动调节阀和气动调节阀两种。调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节并通常分为直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一。
调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。
等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。调节阀类包括节流阀和减压阀，其作用是调节介质的压力、流量等叁数。
调节阀根据结构分为九个大类：单座调节阀；双座调节阀；套筒调节阀；角形调节阀；三通调节阀；隔膜阀；蝶阀；球阀；偏心旋转阀。前6种为直行程，后三种为角行程。调节阀、用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节并通常分为直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
