阀门通径和介质流速之间的关系
点击次数：1369更新时间：2020-06-06
阀门的流量与流速主要取决于阀门的通径，也与阀门的结构型式对介质的阻力有关，同时与阀门的压力、温度及介质的浓度等诸因素有着一定内在联系。
1.两者究竟有什么关系？
阀门的流道面积与流速、流量有着直接关系，而流速与流量是相互依存的两个量。当流量一定时，流速大，流道面积便可小些；流速小，流道面积就可以大些。反之，流道面积大，其流速小；流道面积小，其流速大。
介质的流速大，阀门通径可以小些，但阻力损失较大，阀门易损坏。流速大，对易燃易爆介质会产生静电效应，造成危险；流速太小，效率低，不经济。对粘度大和易爆的介质，应取较小的流速。油及粘度大的液体随粘度大小选择流速，一般取0.1～2m/s。
一般情况下，流量是已知的，流速可由经验确定。通过流速和流量可以计算阀门的公称通径。
阀门通径相同，其结构型式不同，流体的阻力也不一样。在相同条件下，阀门的阻力系数越大，流体通过阀门的流速、流量下降越多；阀门阻力系数越小，流体通过阀门的流速、流量下降越少。

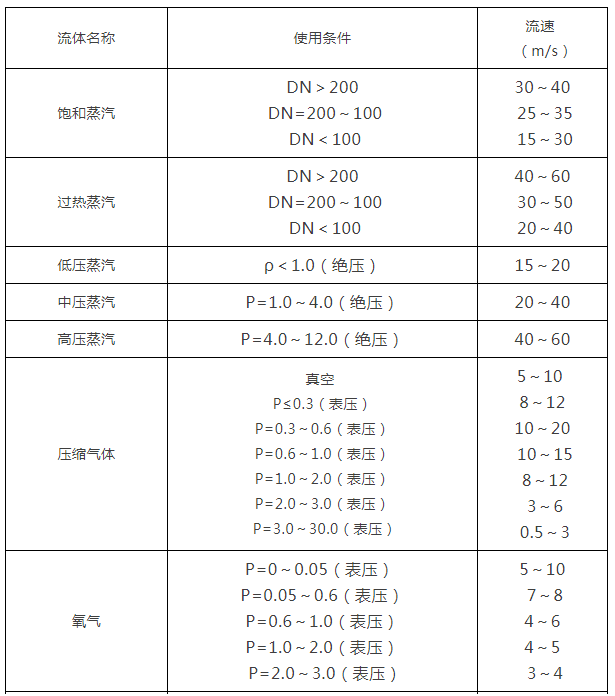

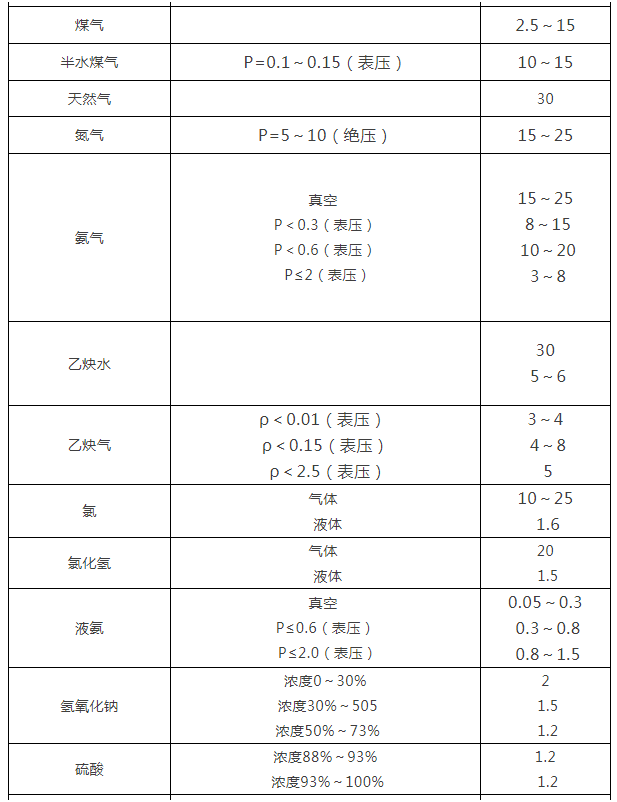

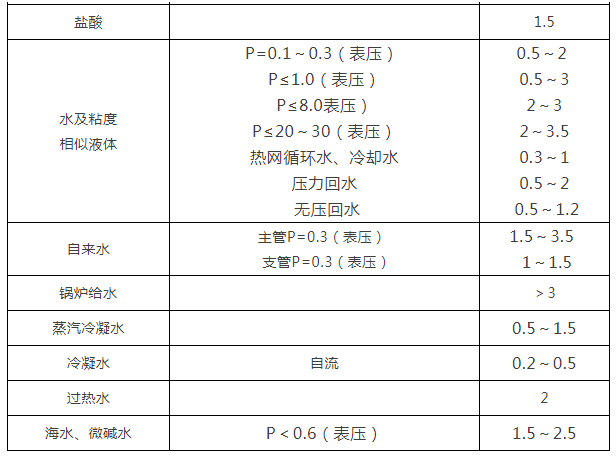

2.各种介质常用流速一览表
注：
●DN值的单位为：mm
●P值的单位为：MPa
●闸阀的阻力系数小，仅在0.1～1.5的范围内
●口径大的闸阀，阻力系数为0.2～0.5
●缩口闸阀阻力系数大一些
●截止阀的阻力系数比闸阀大得多，一般在4～7之间。Y型截止阀（直流式）阻力系数* 小，在1.5～2之间
●锻钢截止阀阻力系数*大，甚至高达8
●止回阀的阻力系数视结构而定：旋启式止回阀通常约为0.8～2，其中多瓣旋启式止回阀的阻力系数较大
●升降式止回阀阻力系数*大，高达12
●旋塞阀的阻力系数小，通常约为0.4～1.2
●隔膜阀的阻力系数一般在2.3左右
●蝶阀的阻力系数小，一般在0.5以内
●球阀的阻力系数*小，一般在0.1左右
上述阀门的阻力系数是阀门全开状态下的数值
